كيف يعمل المحرك الكهربائي
تعريف المحرك الكهربائي :
هو ألة تحول الطاقة الكهربائية الى طاقة حركية دائرية
اقسام المحرك :
1- الجزء الثابت :
هو القسم الثابت من المحرك , حيث تتوضع في الملفات الكهربائية عبر اخاديدالشكل التالي يوضح الجزء الثابت
2- الجزء الدوار :
هو الجزء المتحرك من المحرك , ويسمى ب الدوار ذو القفص السنجابي المقصور , حيث تتوضع على سطح الدوار ضمن اخاديد قضبان مقصورة من الطرفين

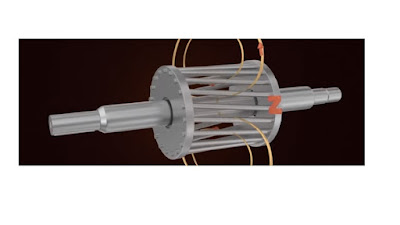

الشكل التالي يبين الدوار
مبدأ عمل المحرك :
عند تغذية ملفات الثابت بتوتر كهربائي سيمر تيار ضمن ملفات الثابت وهذا التيار سينشأساحة مغناطيسية دوارة
الساحة المغناطيسية تكون دوارة بسبب ان الجهد متناوب
ستجتاز الساحة المغناطيسية الثغرة الهوائية الفاصلة بين الثابت و الدوار مأثرة على الدوار فتنشأ الحركة الدورانية للمحرك
عندما تشتبك الساحة المغناطيسية بقضبان الدوار المقصورة يمر تيار في القضبان , فتنشأ ساحة مغناطيسية معاكسة لجهة دوران المحرك , هذه الساحة تكون كابحة للمحرك
وبذلك ينشأ مايسمى الانزلاق وهو الفرق بين سرعة الساحة المغناطيسية الدوارة وسرعة المحرك ,
فقام العلماء بختراع محرك اخر يسمى المحرك المتواقت او المتزامن حيث تكون سرعة الساحة المغناطيسية مساوية لسرعة الدوران للمحرك وذلك لتطبيقات معينة يجب الحصول فيها على سرعة اسمية ثابتة وسنتكلم على هذا المحرك في مقال ثاني
